計測制御アプリケーション

計測制御アプリケーション


スポーツセンシング社製ワイヤレスセンサモジュール製品群の制御を、全て行なうことができる純正アプリケーション。 計測に必要な機能がひと通り揃っており、製品購入後、すぐに使い始めることができます。

計測の開始/停止はもちろんの事、ワイヤレスセンサモジュールに搭載されているメモリのファイル管理、 サンプリング周波数や測定時間などの計測設定、これらを無線接続でも、有線接続でも行うことが可能です。 また、本アプリケーションは National Instruments製 LabVIEW環境にて構築されているので、様々なWindows OSの上で安定動作致します。 (※ 実行ファイル形式で配布しているため、LabVIEW開発環境は必要ありません。)


使いやすくなって大幅バージョンアップ





手順が分かりやすくなるよう再整理
表示面積も小さくなり、他のアプリケーションの妨げになりにくくなりました。


制御と表示を分離し、柔軟な表示をご提供


従来の計測制御アプリケーションでは、計測データの表示部分が一体化されていたため、変更やカスタマイズが容易ではありませんでした。
例えば、「波形表示では分かりにくいので、棒グラフを大きく表示したい」など。
このようなご要望にお応えするべく、Ver2017からは制御部分と表示を分離させました。
これより、表示部分のバリエーション製作が非常に容易になりました。
また、「1台のセンサからの信号に対して、複数の表示パターンを同時に行う」「制御を行うPCと、表示を行うPCを異なるものにする」などの応用も実現可能です。

今後、様々なVIEWRをリリースすると共に、カスタマイズ対応もお受け致します。

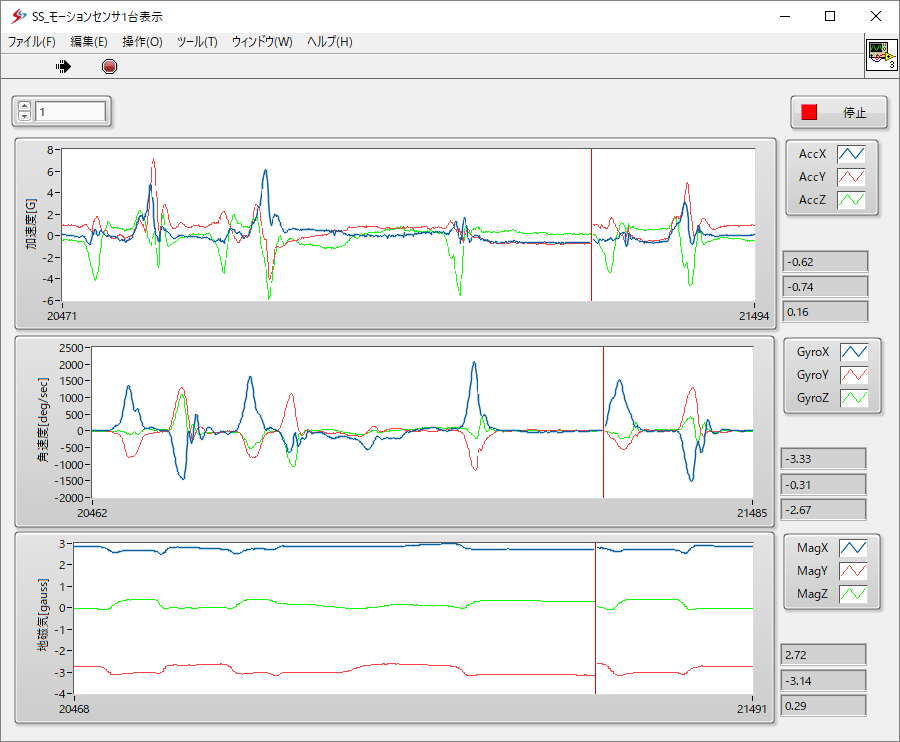

加速度/角速度/地磁気viewer

加速度/角速度/地磁気viewer

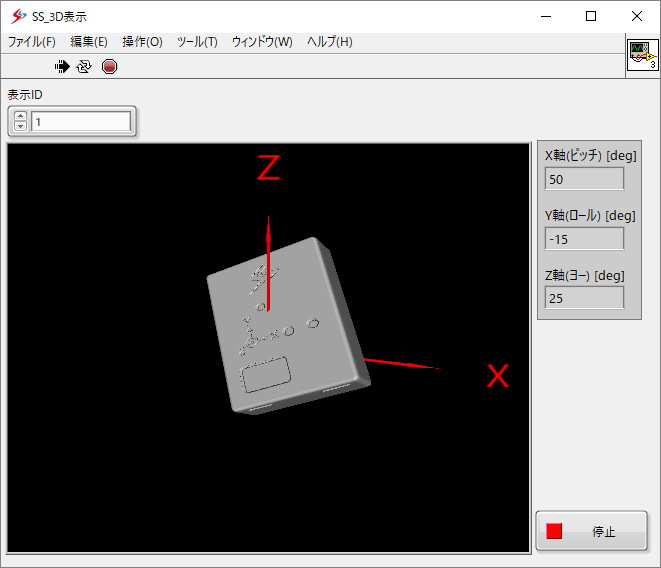

DSPMS 3Dviewer

DSPMS 3Dviewer

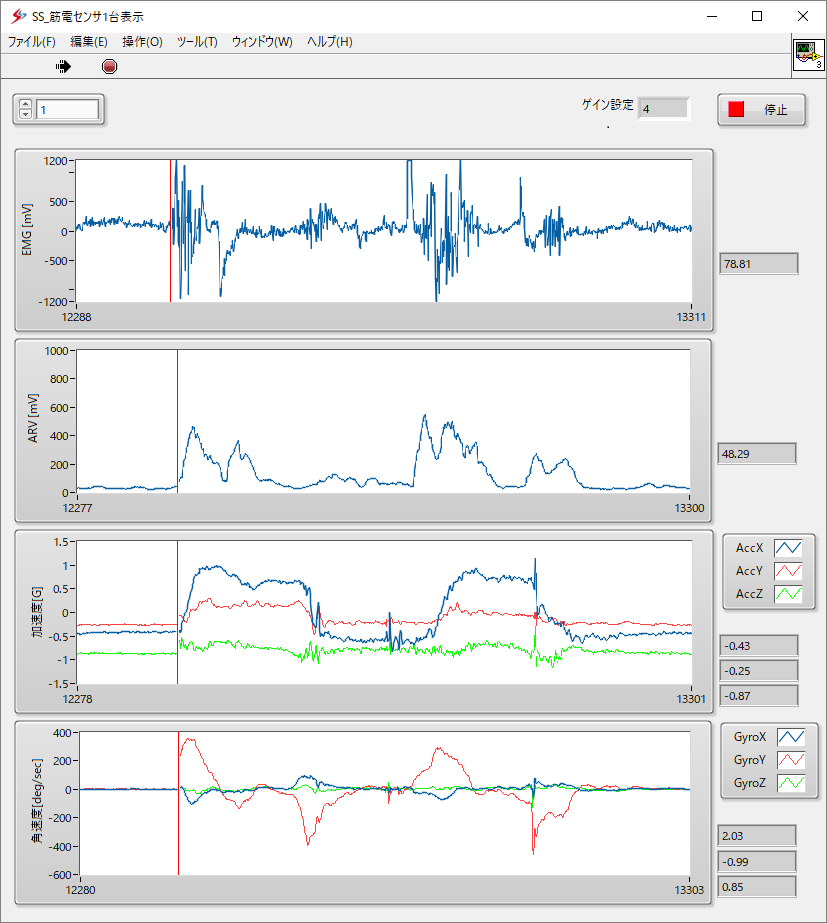

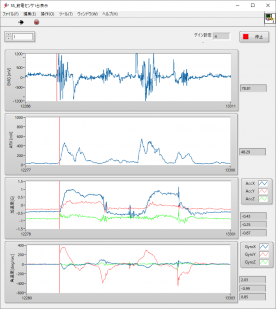

筋電/積分筋電/加速度/角速度viewer

筋電/積分筋電/加速度/角速度viewer


シナリオ例


  • DSPワイヤレス9軸モーションセンサの波形と3Dをそれぞれ別々に表示したい
  • 積分筋電信号を棒グラフやメーター表示で大画面に表示したい
  • センサから得られる数値をデジタル表示で大画面に表示したい

モーションキャプチャやフォースプレート計測との連携を強化


Motiveとの連携

NI社製DAQ計測

計測制御アプリケーションから、オプティトラック社製モーションキャプチャ計測ソフトウェア「motive」の制御を行えるようになりました。
DSPワイヤレスセンサーの計測開始ボタン一つで、モーションキャプチャ計測を同時に始めることが可能になりました。

National Instruments社製のDAQデバイスを使用可能になりました。
アナログ出力機能をもつフォースプレートや、他社のセンサーとDSPワイヤレスセンサーの同時計測が容易になります。


NationalInstruments社 TDMS形式への対応

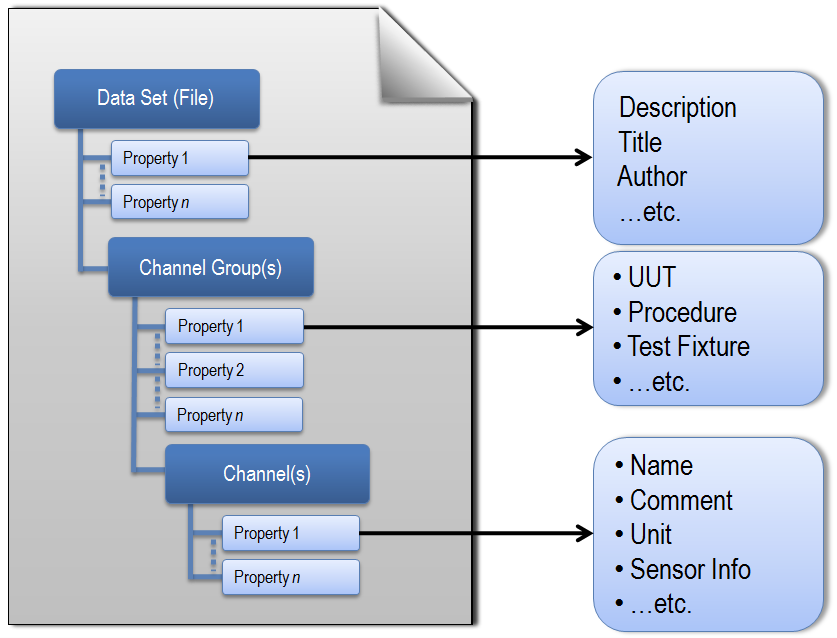

TDMSファイル形式

TDMSファイル形式


従来のCSVファイルだけではなく、最新バージョンではNI TDMSファイル形式に対応しました。
National Instruments社の「DIAdem」を用いれば、計測データの管理を容易に行うことができ、計測ファイルをメタデータに含まれる情報から検索することもできます。
保存される計測データの数が多くなればなるほど、TDMSファイル形式が有用だと考えております。

Microsoft Excel向けのアドインが無償で準備されており、
NI Diademをお持ちでないお客様でも、ファイルをスムーズに読み出すことができます。

[参考]NI TDMSファイル形式


主な特徴


  • DSPワイヤレス9軸モーションセンサやDSPワイヤレス筋電センサ等、全ての機種の計測制御を行なうことが可能
  • 各センサモジュールの状態(ステータス情報)を遠隔取得
  • 計測制御(計測開始/停止)、リアルタイム波形表示機能
  • サンプリング周波数など、パラメータの遠隔設定
  • 複数台数、または、複数機種の同時制御機能
  • 複数台の波形をモニタリング
  • モニタリング/メモリ保存の切り替えを制御
  • 内蔵メモリの確認(ファイル一覧の取得)とファイル吸出機能
  • 内蔵メモリに記録されたデータをCSVファイル/NI TDMSファイルとして書出し
  • 各センサの表示に有用なリモートVIEWERを同梱。
  • モーションキャプチャ(OptiTrack)とのソフトウェア連携(計測を同時に開始可能)
  • スポーツコーチングカムとの無線連携
  • National Instruments LabVIEWプラットフォーム上で構築
  • アップデート無料(CD-ROMの送付は有償)

Powered by LabVIEW


powered by LabVIEW

サポートサイト(FAQ)


計測制御アプリケーションに関するFAQをご用意しております。
ご不明な点については、こちらもご参考ください。

計測制御アプリケーション サポートセンター


スタジオで計測いただくことができます


約100㎡(10m x 10m)のスペースがある計測スタジオをレンタルいただく事で、計測制御LabVIEWアプリケーションとワイヤレスセンサを使用して運動計測、生体信号計測を行うことができます。デモをご覧いただくことも可能です。
