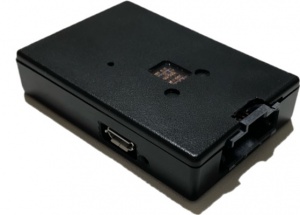

無線+DSP+アナログ電圧計測+ロガー

アナログ電圧入力を8ch搭載したDSPワイヤレスアナログ電圧データロガー。フットスイッチをはじめ、電圧入力波形を最大8ch計測し、無線によるリアルタイム表示、内蔵メモリへのデータロギングが可能なDSPワイヤレスアナログ電圧データロガー。電圧波形の他、フットスイッチ、他社製センサなど幅広くご活用いただけると共に、DSPが内蔵されたことにより、フィルタリングから評価値演算まで。様々な用途に応用可能な製品です。

*PCとの無線通信を行うためには、別途データ送受信装置をご購入いただく必要がございます。


主な特徴


センサへの電源供給

軽量かつ堅牢なコネクタ

選べる二つの入力信号仕様

アナログ電圧ロガーには、以下の外部入出力を備えております

・アナログ信号入力 8ch
・GND端子 8ch
・5V電源出力 4ch

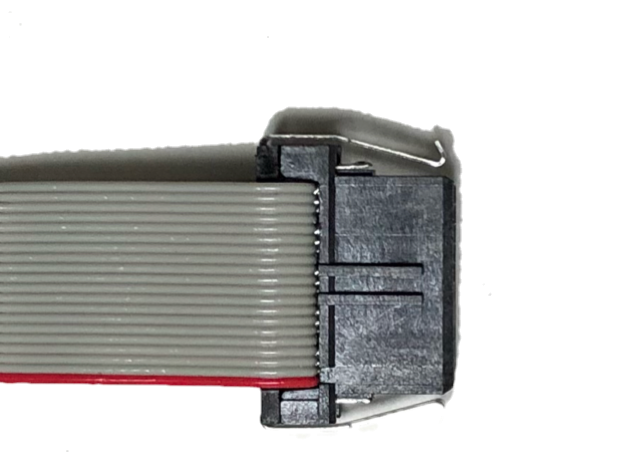

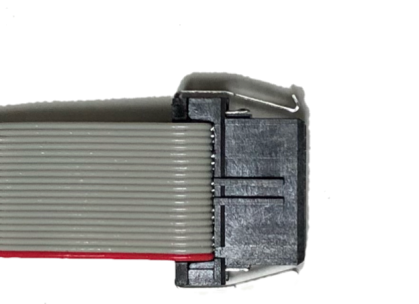

アナログ電圧ロガーに接続する角型コネクタともう一方の端面が"切りっ放し"のフラットケーブルを標準で同梱しており、お客様にて任意の配線を行っていただいております。

運動計測時、センサが引っ張られた際にコネクタから外れて計測ができなくなるケースは容易に想像できます。DSPワイヤレスアナログ電圧データロガーは、軽量であるにも関わらず、接続すると抜けにくい強固なコネクタを採用しました。

入力される信号の電圧範囲として、「0V~5Vのモデル」「-2.5V~+2.5Vのモデル」の2種類から選択することができます。

※ 切り替え式ではございませんので、どちらか一方をご指定下さい。


※カスタムケーブル製作(有償)も承っております。お気軽にご相談ください。


研究開発に必要不可欠な内蔵メモリへの確かな計測データ記録機能



最大1kHzの高速サンプリングを記録可能

250ファイルまで管理

計測メモ

DSPワイヤレスアナログ電圧ロガーは、8chのアナログ信号の記録を、最大1kHzでメモリへ記録することができます。
無線ではリアルタイムに送信できない高速なサンプリングデータを確実に記録できることは、研究開発を続ける上で何よりも必要不可欠な仕様です。

計測されたデータは、最大で250ファイルまで保存することができます。ファイル情報は、計測開始の時刻によって管理され、CSVファイルとして、センサー内部からPCへダウンロード保存可能です。

計測時のメモを64文字まで、ファイル情報に残すことができます。
ちょっとした気づきや、実験時の被験者名など、テキストを残せることは後々、思いの外有用です。
ダウンロード保存したCSVファイルのヘッダー部分にも、計測メモは記載されます。


仕様詳細


製品名DSPワイヤレスアナログ電圧データロガー
変調方式DS-SS方式
無線周波数2405MHz ~ 2480MHz、5MHz間隔、16波
空中線電力+5dBm以下
電源リチウムイオンポリマー充電電池
DC 5V
消費電力最大230mW
外径寸法46[mm] x 20[mm] x 55[mm
質量約35g(電池重量を含む)

ご注意事項



※付属のプラグコネクタのケーブル長は1mまで指定可能です。
1mを超える場合は別途費用がかかります。

※オプションで変換ケーブル作成も可能でございますので、
ご希望の方はお問合せください。
