フォースプレート

フォースプレート


従来の常識をはるかに覆す800,000円~を実現した6分力計測可能なフォースプレート。
高額すぎて所望の研究を行えなったハードルを大きく引き下げる製品です。


重要な床反力(地面反力)計測


安価になることで床反力計測を身近に


動的バランス評価


フォースプレートによる力計測(運動計測概説)


あらゆる運動を行う際に、床面(地面)から得られる力を、どのように身体の各所で活用するかが重要です。
フォースプレートを用いた床反力計測(地面反力計測)によって得られる知見が、スポーツのみならず、様々な領域で有用です。

<フォースプレートの選定、システム構成から設置調整まで>
スポーツセンシング社では、お客様のニーズに合わせたコンサルティングを行わせていただいております。


動的バランス評価システムとは、膝の怪我リスク評価を実現する為に開発されたフォースプレートと専用アプリケーションから構成されるシステムです。
ドロップジャンプテストを複数回行うことで、評価結果を自動的に算出致します。
PCにアプリケーションをインストールし、USBを接続していただければ、すぐに動的バランス評価の計測を行っていただけます。



主な特徴


  • 可搬型フォースプレート
  • アンプ一体型(別デバイスの準備が不要)
  • 動的バランス評価アプリケーションを同梱
  • USBケーブルによる給電
  • PCがあればどこでも計測可能なシステム
  • アナログ信号出力オプションもご用意
  • 四隅に固定用穴(φ9mm)をご用意
  • 複数台連携も容易
  • サイズは400mm x 400mm
  • 低価格

アナログ出力機能

USBケーブルをPCと接続すればすぐに使える標準モデルの他、アナログ信号を出力することができる機種もラインナップ。モーションキャプチャシステムなど、他の計測機器との連動も容易になります。

アナログ出力(±10V):Fx, Fy, Fz, Mx, My, Mz,COPx, COPy
※先端 8ch 分を BNC に加工したアナログケーブルを別途ご購入可能です。

複数枚のフォースプレートを同期(同期モデルとは?)

複数台のフォースプレート(最大16台)をケーブルで接続することで、それぞれのフォースプレートのクロックを同期してデータ収集することが可能となります。

※他機器と同期するための機能ではありません。
※所有の機器と同期を行いたい際はお問い合わせください。

仕様詳細

製品名動的バランス評価システム
電源5V 500mA
5V 700mA(アナログ出力オプション)
サイズ400mm x 400mm x 110mm
重量18kg
定格荷重Fx/Fy : ±2500N
Fz : +5000N
Mx/My/Mz : ±500Nm
直線性誤差±3%以下(フルスケール)
ヒステリシス1%以下(フルスケール)
クロストーク除去内部CPUに保存
共振周波数Fz : 250Hz以上
データ分解能Fx/Fy/Fz : 0.305N
Mx/My/Mz : 0.0305Nm
アナログ出力範囲±10V
アナログ出力スケールFx/Fy/Fz : 1000N/V
Mx/My/Mz : 100Nm/V
COPx/COPy: 0.04m/V
データ更新周波数1000Hz

機能比較表

型番SS-FP40UDSS-FP40AOSS-FP40UD-SYSS-FP40AO-SY
アナログ出力XOXO
同期*XXOO
価格\880,000\990,000\902,000\1,012,000

※他機器とフォースプレートの同期ではなく、フォースプレート同士を同期するための機能となります。

製品一覧







導入について


通常購入について


レンタル


リースでのご購入


弊社から御見積を発行させていただき、ご発注いただくことで掛売によるご購入が可能です。(※ 初回のお取引を除く)

オンラインショップからのご購入も可能です。


フォースプレート機器は有償レンタルも行っています。
(※ レンタル終了後、一定期間内にご購入いただける場合、レンタル費用を購入時の価格から割引させていただきます。


リース契約による購入も可能です。
(※ 弊社指定のリース会社をご紹介可能です。)
(※ リース契約には、事前審査がございます。)


よくあるご質問


アンプの購入は別途必要ですか?
いえ、本体内部にアンプ内蔵しておりますので、不要です。本製品をご購入いただくだけで、すぐに使い始めていただくことが可能です。
無償貸出はありますか?
いえ、高額商品の為、現在、有償貸出(レンタル)のみの対応とさせていただいております。

スタジオで計測いただくことができます

約100㎡(10m x 10m)のスペースがある計測スタジオをレンタルいただく事で、フォースプレートを使用して運動計測、身体計測を行うことができます。


福岡計測スタジオ

福岡計測スタジオ


お問い合わせ/ご購入


メールフォームでのお問い合わせ

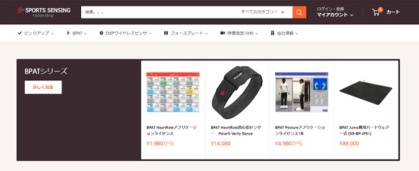

オンラインショップでのご購入
