DSPワイヤレス筋電センサ (乾式)

DSPワイヤレス筋電センサ (乾式)


6軸センサ(加速度/角速度)搭載の無線式表面筋電図センサ


筋電計測と同時に、6軸センサ(加速度3軸/角速度3軸)センサで運動を同時計測可能に!!

表面筋電図と同時に、取付部位の運動データを、より詳細に得ることができるようになりました。サイズは旧来機種よりもコンパクトに!!
さらに積分筋電図を得られる演算機能を搭載。多くの現場で必要とされる機能を詰め込んだ究極の無線式筋電計測デバイスです。



筋電計測を実現する確かな性能と機能


アクティブ電極と可変ゲインアンプ搭載


メンテナンスが容易な乾式電極

ワイヤレス筋電センサはアンプを内蔵しています。筋電信号を得た後、すぐに増幅を行うアクティブ電極方式で、低ノイズを実現します。
また、2段構成されたアンプの後段には、可変ゲインアンプを搭載し、増幅率を x1 ~ x12(全体合計:
x250 ~ x3000)の調整を行うことができます。これは、大きな筋電信号を得られる筋肉から、筋電信号を得にくい方々の計測まで、幅広い対応を行うために必要不可欠な機能です。

金属電極を用いた乾式電極は、メンテンナンスが容易です。使用したいと思った際に、計測部位へ取り付けるだけで、すぐに筋電信号を得ることができます。


研究開発に必要不可欠な内蔵メモリへの確かな計測データ記録機能



最大1kHzの高速サンプリングを記録可能

250ファイルまで管理

計測メモ

DSPワイヤレス筋電センサは、筋電信号の記録だけではなく、積分筋電信号や加速度/角速度の信号も得られるモデルがあります。これらすべての計測データを、最大1kHzでメモリへ記録することができます。
無線ではリアルタイムに送信できない高速なサンプリングデータを確実に記録できることは、研究開発を続ける上で何よりも必要不可欠な仕様です。

計測されたデータは、最大で250ファイルまで保存することができます。ファイル情報は、計測開始の時刻によって管理され、CSVファイルとして、センサー内部からPCへダウンロード保存可能です。

計測時のメモを64文字まで、ファイル情報に残すことができます。
ちょっとした気づきや、実験時の被験者名など、テキストを残せることは後々、思いの外有用です。
ダウンロード保存したCSVファイルのヘッダー部分にも、計測メモは記載されます。

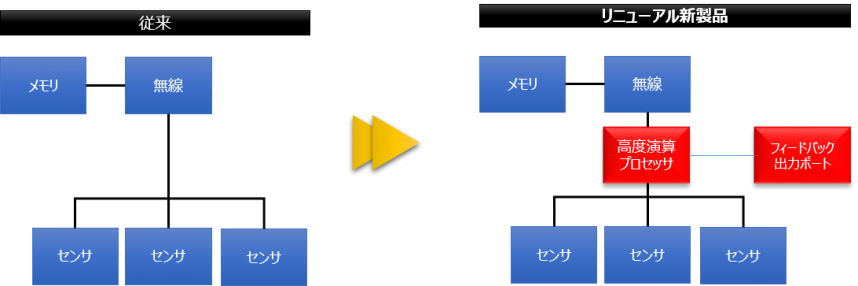

高度演算プロセッサ「frizz」搭載


計測された筋電信号から、リアルタイムに演算を可能とする高度演算プロセッサ「frizz」を搭載。フィルタリングはもちろんのこと、積分演算などを行うことがリアルタイムで可能です。



計測の現場ですぐにIEMGの値を使用したい場合など、これまでよりも様々な用途に適用できるようになりました。
積分筋電(IEMG)信号もリアルタイムに算出可能になり、原波形と積分筋電信号(IEMG)を同時に無線送信、メモリ保存も可能になりました。
※SS-EMGD-HM, SS-EMGD-HMAGのみ


確かな無線性能


スポーツセンシング社のIEEE802.15.4方式をベースとした独自無線方式を使用。計測に特化し、複数台の同時制御と同期性能を重視した自社開発無線方式です。無線通信距離も見通し50mと、様々な運動計測の現場に適用可能です。
DSPワイヤレス9軸モーションセンサやフォースプレートロガー、スポーツコーチングカムなど、スポーツセンシング社製ワイヤレスセンサ製品との連携も容易に行えます。


純国産の信頼性


電子回路、ファームウェア、機構、PCアプリケーションは全て自社製。製品を隅々まで知り尽くした上でサポートさせていただくことが可能です。

主な特徴

  • 6軸センサ(加速度:±16G/角速度:±1500dps)を搭載
  • 無線とアクティブ筋電電極を一体化
  • 積分筋電(IEMG)を内部で演算
  • 小型かつ軽量(電池を含む重量はわずか15g)
  • ワイヤレスでの計測制御および計測データのモニタリング可能
  • 計測データは内蔵メモリへ保存し、計測後に保存データの取得が可能
  • 無線制御可能なプログラマブルゲインアンプを搭載。筋電センサの感度を変更可能
  • 専用内蔵充電電池により、連続約4時間の動作
  • 複数のワイヤレス筋電センサを同時使用が可能(最大254台へ、制御信号を一斉に送信可能)
  • DSPワイヤレス9軸モーションセンサ等と同時に使用が可能
  • マルチアングル録画オプションと同時に使用が可能
  • 低価格

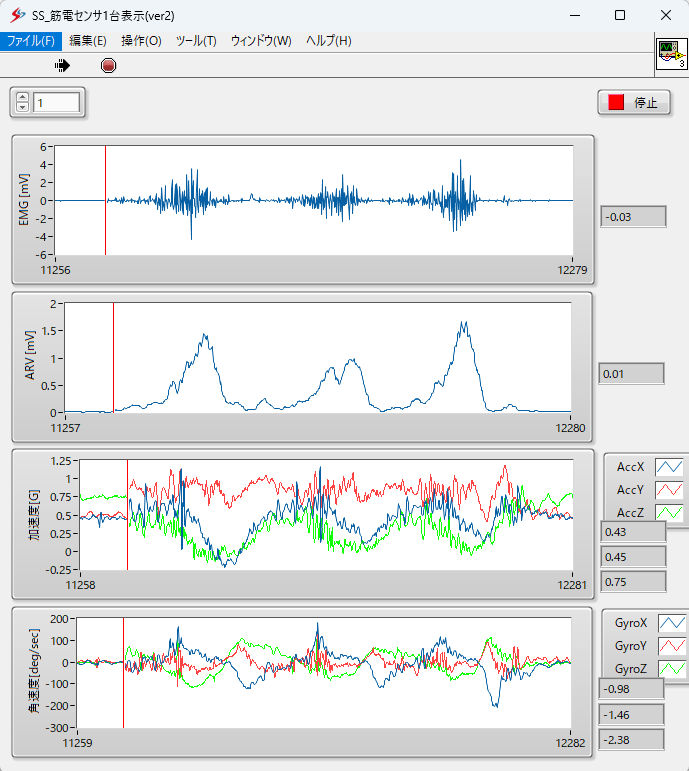

筋電/積分筋電/加速度/角速度

筋電/積分筋電/加速度/角速度


人体への貼り付けについて


別途ご用意しております筋電センサ用シールでセンサを人体へ貼り付けいただき計測下さい。


筋電用シール

筋電用シール


仕様詳細

製品名DSPワイヤレス筋電センサ
(乾式、加速度/角速度)
ハイエンドモデル
新型番SS-EMGD-HMAG
旧型番SS-WS2921
演算機能
加速度/角速度
加速度計測レンジ±16G
角速度計測レンジ±2000dps
内蔵メモリ128MB
サンプリング周波数1000Hz
量子化数16bit
通信方式無線または有線(USB)のいずれか
周波数特性19.6Hz ~ 442Hz
筋電の増幅率250倍~3000倍(250倍 x 1倍 ~ 250倍 x 12倍)
CMR94dB
極数3
信号電極間距離20mm
記録時間約60分
電池リチウムポリマー二次電池
連続動作時間約4時間
寸法24mm(W) x 39mm(D) x 10mm(H)(*本体部)
重量12g

製品一覧




このような分野の方におすすめです


  • スポーツ
  • リハビリテーション
  • 人間工学
  • ロボティクス
  • バーチャルリアリティ
※デザイン、仕様は改良のため予告なく変更することがありますので予めご了承ください。



製品の使い方について


はじめてのお客様でも、わかりやすくお使いいただく為の資料をご用意しております。


ファイルを開く

最初にお読みください_DSPワイヤレス筋電センサ_DSPワイヤレスECGHRロガー_r1.4.0


スタジオで計測いただくことができます


約100㎡(10m x 10m)のスペースがある計測スタジオでは、DSPワイヤレス筋電センサを使用した生体信号計測を行っていただくことができます。


福岡計測スタジオ

福岡計測スタジオ


お問い合わせ/ご購入

メールフォームでのお問い合わせ

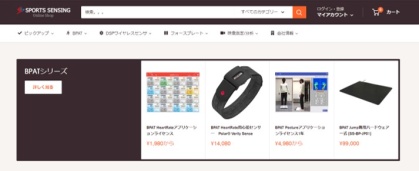

オンラインショップでのご購入
