ワイヤレス筋電センサ(湿式)

DSPワイヤレス筋電センサ(湿式)


無線+筋電センサ+DSP+ロガー


無線通信で身体動作に非拘束な筋電図計測

可変ゲインアンプ搭載のアクティブ電極

選べるモデル

表面筋電図計測(EMG計測)を無線通信(ワイヤレス)で制御し、ロガー機能を一体とした無線筋電計です。身体動作に非拘束な筋電図計測が可能になります。
無線制御により、複数台の同期計測も容易に可能です。
*PCとの無線通信を行うためには、別途データ送受信装置をご購入いただく必要がございます。

筋電計測部は生体信号計測で無視されがちなゲイン変更(可変アンプ)機能を搭載し、信号の得られにくい方まで幅広く対応可能。
湿式タイプなので、汗をかく運動や揺れにも強いEMG計測を実現します。

用途によって選択肢を広げられるよう、演算機能の無い安価なモデルSS-EMGW-SMと、内部のDSPで積分演算やフィルタリングを行える高機能モデルSS-EMGW-HM、加速度/角速度センサーを搭載したした最上位モデルSS-EMGW-HMAGをご用意。


研究開発に必要不可欠な内蔵メモリへの確かな計測データ記録機能



最大1kHzの高速サンプリングを記録可能

250ファイルまで管理

計測メモ

DSPワイヤレス筋電センサは、筋電信号の記録だけではなく、積分筋電信号や加速度/角速度の信号も得られるモデルがあります。これらすべての計測データを、最大1kHzでメモリへ記録することができます。
無線ではリアルタイムに送信できない高速なサンプリングデータを確実に記録できることは、研究開発を続ける上で何よりも必要不可欠な仕様です。

計測されたデータは、最大で250ファイルまで保存することができます。ファイル情報は、計測開始の時刻によって管理され、CSVファイルとして、センサー内部からPCへダウンロード保存可能です。

計測時のメモを64文字まで、ファイル情報に残すことができます。
ちょっとした気づきや、実験時の被験者名など、テキストを残せることは後々、思いの外有用です。
ダウンロード保存したCSVファイルのヘッダー部分にも、計測メモは記載されます。


積分筋電信号の内部演算をリアルタイムに可能とする高度演算プロセッサ搭載


計測された筋電信号から、リアルタイムに演算を可能とする浮動小数点演算ユニットを搭載。フィルタリングはもちろんのこと、積分筋電値の演算などを行うことがリアルタイムで可能です。



計測の現場ですぐにIEMGの値を使用したい場合など、これまでよりも様々な用途に適用できるようになりました。
積分筋電(IEMG)信号もリアルタイムに算出可能になり、原波形と積分筋電信号(IEMG)を同時に無線送信、メモリ保存も可能になりました。
※SS-EMGW-HM(旧型番:SS-WS2912)、SS-EMGW-HMAG(旧型番:SS-WS2922 )のみ
※加速度(±4, 8, 16, 32G),角速度(±500, 1000, 2000, 4000dps)の計測レンジはカスタマイズ可能ですので注文時指定ください。


スポーツセンシング社ならではのワイヤレス筋電センサ


6軸センサ内蔵モデルもついに登場


確かな無線性能

純国産の信頼性

リニューアルに伴い、加速度だけではなく角速度センサの値も筋電信号と同時に得られるようになりました。これによりジェスチャーと筋電の同時計測など、現場での応用を目的とした計測が一段と容易になります。
※SS-EMGW-HMAG(旧型番:SS-WS2922 )のみ

スポーツセンシング社のIEEE802.15.4方式をベースとした独自無線方式を使用。計測に特化し、複数台の同時制御と同期性能を重視した自社開発無線方式です。無線通信距離も見通し50mと、様々な運動計測の現場に適用可能です。
DSPワイヤレス9軸モーションセンサやスポーツコーチングカムなど、スポーツセンシング社製ワイヤレスセンサ製品との連携も容易に行えます。

電子回路、ファームウェア、機構、PCアプリケーションは全て自社製。製品を隅々まで知り尽くした上でサポートさせていただくことが可能です。


主な特徴


  • 無線とアクティブ筋電電極を一体化
  • 小型かつ軽量(電池を含む重量はわずか15g)
  • ワイヤレスでの計測制御および計測データのモニタリング可能
  • 計測データは内蔵メモリへ保存し、計測後に保存データの取得が可能
  • 無線制御可能なプログラマブルゲインアンプを搭載。筋電センサの感度を変更可能
  • 専用内蔵充電電池により、連続約4時間の動作
  • 複数のワイヤレス筋電センサを同時使用が可能(最大254台へ、制御信号を一斉に送信可能)
  • DSPワイヤレス9軸モーションセンサ等と同時に使用が可能
  • 低価格

仕様詳細

製品名DSPワイヤレス筋電センサ
(湿式)
DSPワイヤレス筋電センサ
(湿式)
ハイエンドモデル
DSPワイヤレス筋電センサ
(湿式、加速度/角速度)
ハイエンドモデル
新型番SS-EMGW-SMSS-EMGW-HMSS-EMGW-HMAG
旧型番SS-WS2902SS-WS2912SS-WS2922
演算機能×
加速度/角速度××
内蔵メモリ128MB
サンプリング周波数1~1000Hz(9段階)
量子化数16bit
通信方式無線または有線(USB)のいずれか
周波数特性19.6Hz ~ 442Hz
筋電の増幅率250倍~3000倍(250倍 x 1倍 ~ 250倍 x 12倍)
CMR94dB
極数3
信号電極間距離任意(※20mmを推奨)
計測時間約180分約180分約60分
電池リチウムポリマー二次電池
連続動作時間約4時間
寸法24mm(W) x 39mm(D) x 10mm(H)(*本体部)
重量12g

製品一覧






オプション


DSPワイヤレス筋電センサ(乾式)SS-EMGW-SM(旧型番:SS-WS2902)お持ちのお客様がオプションをご購入いただくことで、DSPワイヤレス筋電センサ(乾式)ハイエンドモデルSS-EMGW-HM(旧型番:SS-WS2912)にアップグレードすることが可能となります。



※デザイン、仕様は改良のため予告なく変更することがありますので予めご了承ください。



乾式タイプのDSPワイヤレス筋電センサもございます


DSPワイヤレス筋電センサ(乾式)

DSPワイヤレス筋電センサ(乾式)


製品の使い方について


はじめてのお客様でも、わかりやすくお使いいただく為の資料をご用意しております。


ファイルを開く

最初にお読みください_DSPワイヤレス筋電センサ_DSPワイヤレスECGHRロガー_r1.4.0


スタジオで計測いただくことができます


約100㎡(10m x 10m)のスペースがある計測スタジオをレンタルいただく事で、DSPワイヤレス筋電センサを使用して運動計測、身体計測を行うことができます。


福岡計測スタジオ

福岡計測スタジオ


FAQ(サポートセンター)


DSPワイヤレス筋電センサのFAQ


お問い合わせ/ご購入


メールフォームでのお問い合わせ

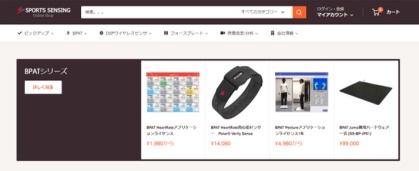

オンラインショップでのご購入
