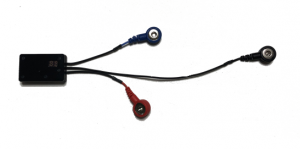

ワイヤレス筋電センサ(湿式)

ワイヤレス筋電センサ(湿式)

無線+筋電センサ+DSP+ロガー


衝撃のコストパフォーマンスを実現したワイヤレス筋電センサから5年。高度演算プロセッサ「frizz」を搭載したDSPワイヤレス筋電センサです。

無線通信(ワイヤレス)機能、表面筋電図計測(EMG計測)を行うアクティブ電極型筋電センサ、ロガーを一体にした無線筋電計。無線通信機能により、身体動作に非拘束な筋電図計測が可能になります。湿式タイプなので、汗をかく運動や揺れにも強いEMG計測を実現します。

筋電計測部は生体信号計測で無視されがちなゲイン変更(可変アンプ)機能を搭載し、信号の得られにくい方まで幅広く対応可能。無線制御により、複数台の同期計測も容易に可能です。

用途によって選択肢を広げられるよう、演算機能の無い安価なモデルSS-EMGW-SM(旧型番:SS-WS2902)と、内部のDSPで積分演算やフィルタリングを行える高機能モデルSS-EMGW-HM(旧型番:SS-WS2912)、SS-EMGW-HMAG(旧型番:SS-WS2922 )をご用意。

*PCとの無線通信を行うためには、別途データ送受信装置をご購入いただく必要がございます。

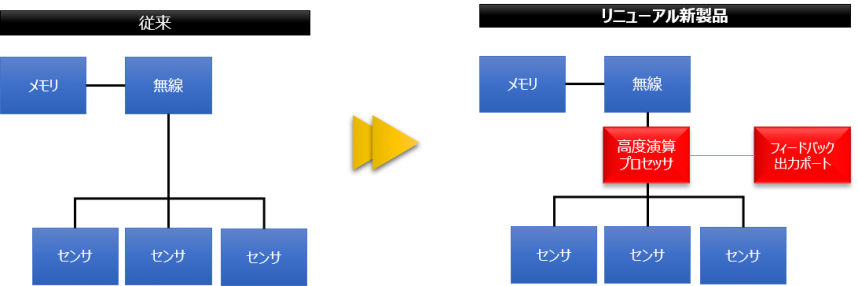

高度演算プロセッサ「frizz」搭載


計測された筋電信号から、リアルタイムに演算を可能とする高度演算プロセッサ「frizz」を搭載。フィルタリングはもちろんのこと、積分演算などを行うことがリアルタイムで可能です。



計測の現場ですぐにIEMGの値を使用したい場合など、これまでよりも様々な用途に適用できるようになりました。

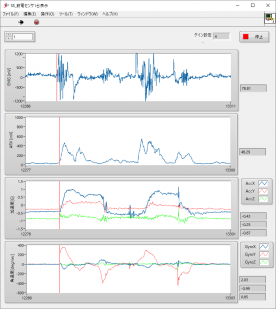

積分筋電(IEMG)信号もリアルタイムに算出可能になり、原波形と積分筋電信号(IEMG)を同時に無線送信、メモリ保存も可能になりました。
※SS-EMGW-HM(旧型番:SS-WS2912)、SS-EMGW-HMAG(旧型番:SS-WS2922 )のみ
※加速度(±4, 8, 16, 32G),角速度(±500, 1000, 2000, 4000dps)の計測レンジはカスタマイズ可能ですので注文時指定ください。


6軸センサ内蔵モデルもついに登場


リニューアルに伴い、加速度だけではなく角速度センサの値も筋電信号と同時に得られるようになりました。これによりジェスチャーと筋電の同時計測など、現場での応用を目的とした計測が一段と容易になります。
※SS-EMGW-HMAG(旧型番:SS-WS2922 )のみ

確かな無線性能

スポーツセンシング社のIEEE802.15.4方式をベースとした独自無線方式を使用。計測に特化し、複数台の同時制御と同期性能を重視した自社開発無線方式です。無線通信距離も見通し50mと、様々な運動計測の現場に適用可能です。
DSPワイヤレス9軸モーションセンサやスポーツコーチングカムなど、スポーツセンシング社製ワイヤレスセンサ製品との連携も容易に行えます。

純国産の信頼性

電子回路、ファームウェア、機構、PCアプリケーションは全て自社製。製品を隅々まで知り尽くした上でサポートさせていただくことが可能です。

主な特徴

  • 無線とアクティブ筋電電極を一体化
  • 小型かつ軽量(電池を含む重量はわずか15g)
  • ワイヤレスでの計測制御および計測データのモニタリング可能
  • 計測データは内蔵メモリへ保存し、計測後に保存データの取得が可能
  • 無線制御可能なプログラマブルゲインアンプを搭載。筋電センサの感度を変更可能
  • 専用内蔵充電電池により、連続約4時間の動作
  • 複数のワイヤレス筋電センサを同時使用が可能(最大254台へ、制御信号を一斉に送信可能)
  • DSPワイヤレス9軸モーションセンサ等と同時に使用が可能
  • 低価格

仕様詳細

製品名DSPワイヤレス筋電センサ
(湿式)
DSPワイヤレス筋電センサ
(湿式)
ハイエンドモデル
DSPワイヤレス筋電センサ
(湿式、加速度/角速度)
ハイエンドモデル
新型番SS-EMGW-SMSS-EMGW-HMSS-EMGW-HMAG
旧型番SS-WS2902SS-WS2912SS-WS2922
演算機能×
加速度/角速度××
内蔵メモリ128MB
サンプリング周波数1~1000Hz(9段階)
量子化数16bit
通信方式無線または有線(USB)のいずれか
周波数特性19.6Hz ~ 442Hz
筋電の増幅率250倍~3000倍(250倍 x 1倍 ~ 250倍 x 12倍)
CMR94dB
極数3
信号電極間距離任意(※20mmを推奨)
計測時間約180分約180分約60分
電池リチウムポリマー二次電池
連続動作時間約4時間
寸法24mm(W) x 39mm(D) x 10mm(H)(*本体部)
重量12g

製品一覧


製品名称 DSPワイヤレス筋電センサ(湿式)
型番 SS-EMGW-SM(旧型番:SS-WS2902)
価格 \50,000

製品名称 DSPワイヤレス筋電センサ(湿式)ハイエンドモデル
型番 SS-EMGW-HM(旧型番:SS-WS2912)
価格 \75,000

製品名称 DSPワイヤレス筋電センサ(湿式、加速度/角速度)ハイエンドモデル
型番 SS-EMGW-HMAG(旧型番:SS-WS2922)
価格 \98,000

オプション


DSPワイヤレス筋電センサ(乾式)SS-EMGW-SM(旧型番:SS-WS2902)お持ちのお客様がオプションをご購入いただくことで、DSPワイヤレス筋電センサ(乾式)ハイエンドモデルSS-EMGW-HM(旧型番:SS-WS2912)にアップグレードすることが可能となります。


製品名称 DSPワイヤレス筋電センサ (湿式)アップグレード
型番 SS-EMGW-UG(旧型番:SS-UG2902)
価格 \30,000

乾式タイプのDSPワイヤレス筋電センサもございます


DSPワイヤレス筋電センサ(乾式)

DSPワイヤレス筋電センサ(乾式)


製品の使い方について


はじめてのお客様でも、わかりやすくお使いいただく為の資料をご用意しております。


ファイルを開く

最初にお読みください_DSPワイヤレス筋電センサ_DSPワイヤレスECGHRロガー_r1.4.0


スタジオで計測いただくことができます


約100㎡(10m x 10m)のスペースがある計測スタジオをレンタルいただく事で、DSPワイヤレス筋電センサを使用して運動計測、身体計測を行うことができます。


福岡計測スタジオ

福岡計測スタジオ
